endgame gearのop1 8k v2の基板を3dモデルに起こします。細くて使うのやめてしまったのでマウスMOD素材にしたいと思います。
Endgame Gear OP1 8K V2 マウス紹介
基板の採寸はどうするのが簡単で正確なのかとかは知らないので、だらだらと印刷して修正してで合わせました。

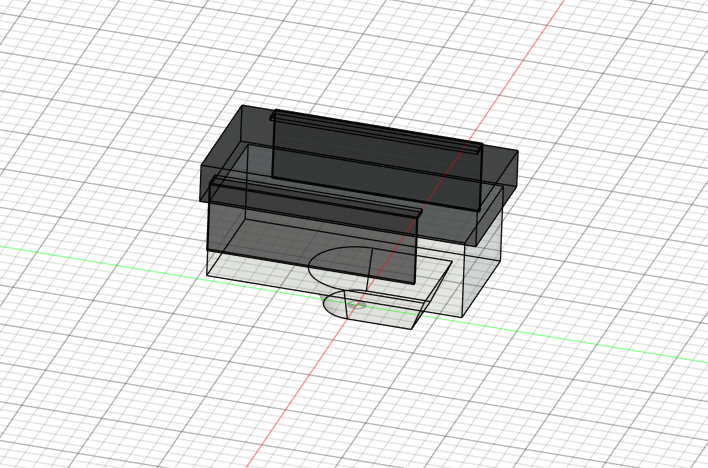

センサーのレンズを中心として書きました。op18kv2はコンパクトなタイプのレンズです。datasheetに従ってそのまま書きました。
レンズを忠実に再現するというよりはレンズモデルを引き算すればセンサー周りのボトムシェルが完成するようにしています。

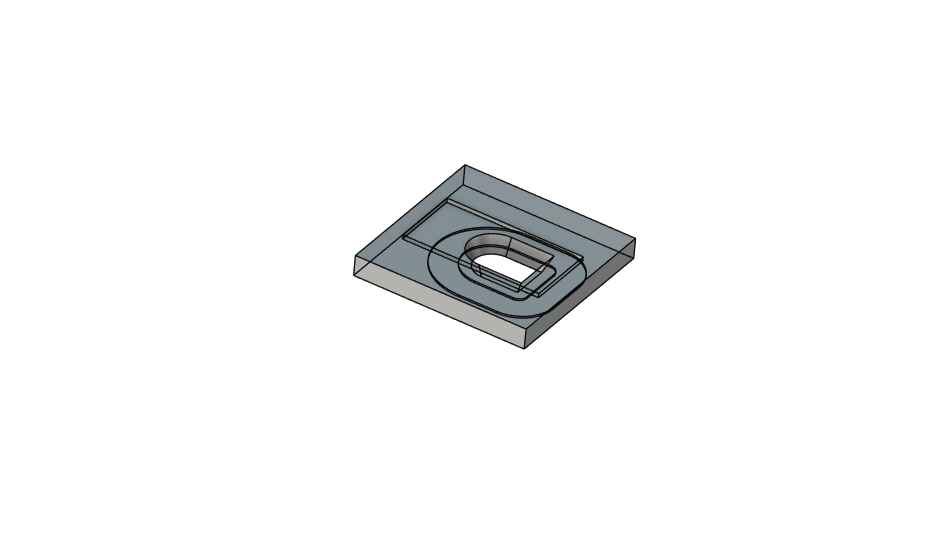

使うことがないような、センサー下の箇所も一応書きました。レンズ外形のガイドと、テーパー状になっている開口部分が引かれています。
センサー下のソール、見栄え的には合ってもいい気がするけどそれだけで売ってたりするのかしら。すると汎用ソールより何かしらのマウス用のソールセットに合わせるのはいいのかもしれない。貼るなら。
メイン基板のねじ止め位置を決めます。レンズの部分を抜いておき、基準としています。
メイン基板は0.8mm厚です。

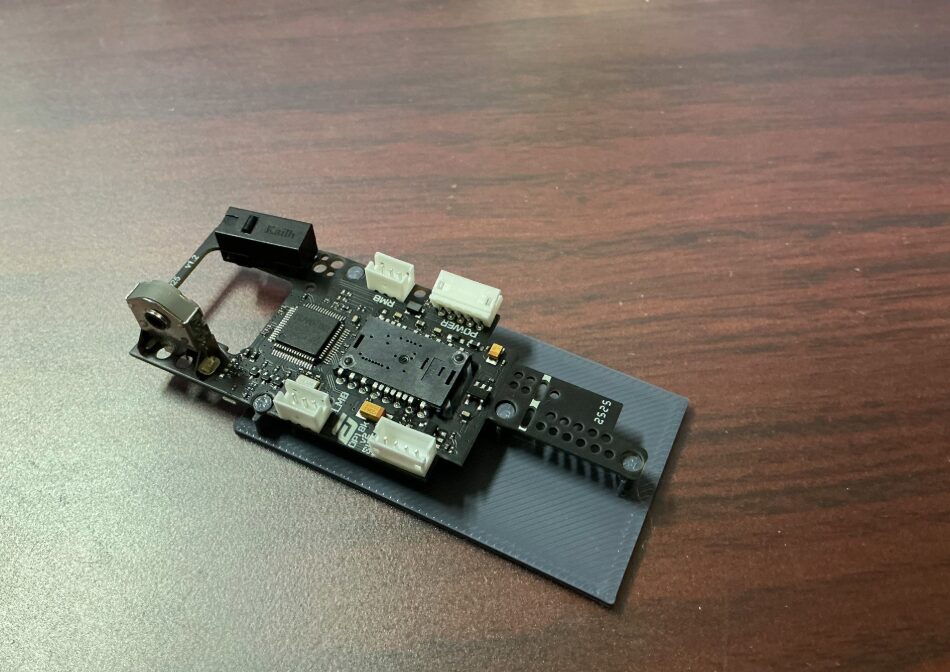

採寸はbambulabのa1miniで印刷して合わせています。
作成したガイドモデルを0.1mmオフセットしたときに基板と印刷したガイドがぴったり合うようにしています、ので実寸モデルというより-0.1mmしたモデルをa1miniで印刷したときにピッタリなモデルという方が正しいです。

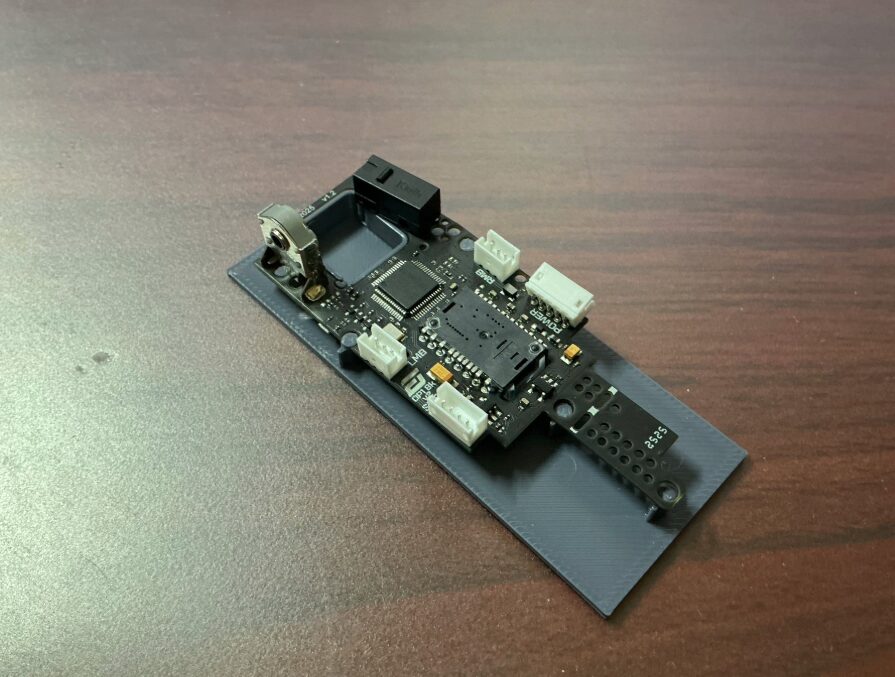

テキトウに辺りをつけて印刷、ずれていたら印刷を数十分のサイクルで回します。a1mini様様です

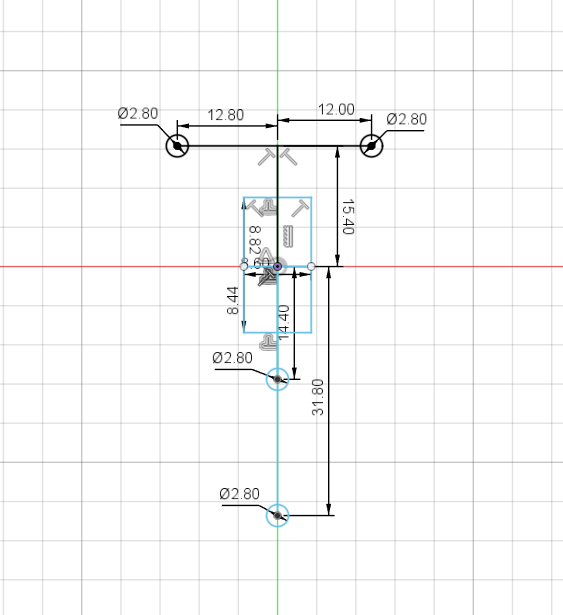

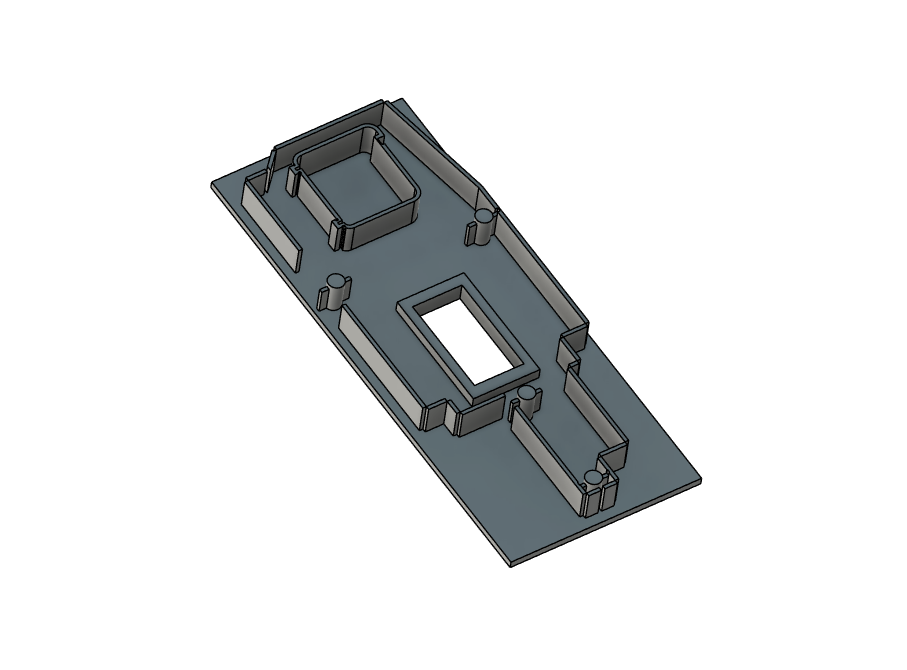

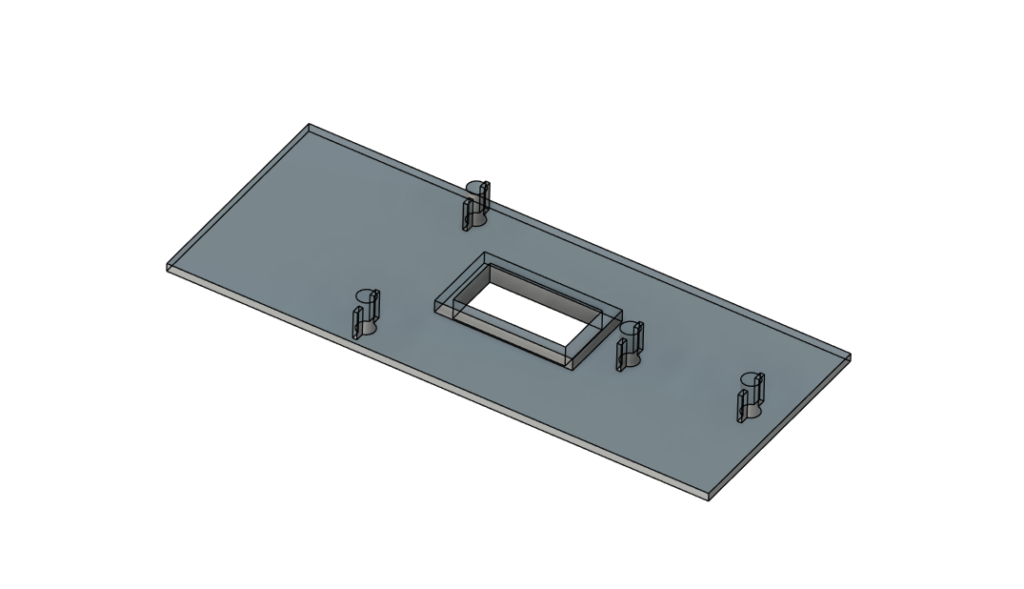

ねじ穴位置を合わせた。やっていて驚きましたが、この左右のねじ位置、左右対称じゃないのですね。
メーカー自らmod推奨している基板なので使いやすいのかなと思っていたのですがそういうわけではなさそうです。
数値は私の合わせた値ですが、左の穴の方が遠いです。実装部品が邪魔でとかなのでしょうけど、そこは合わせてくれよと思ったり

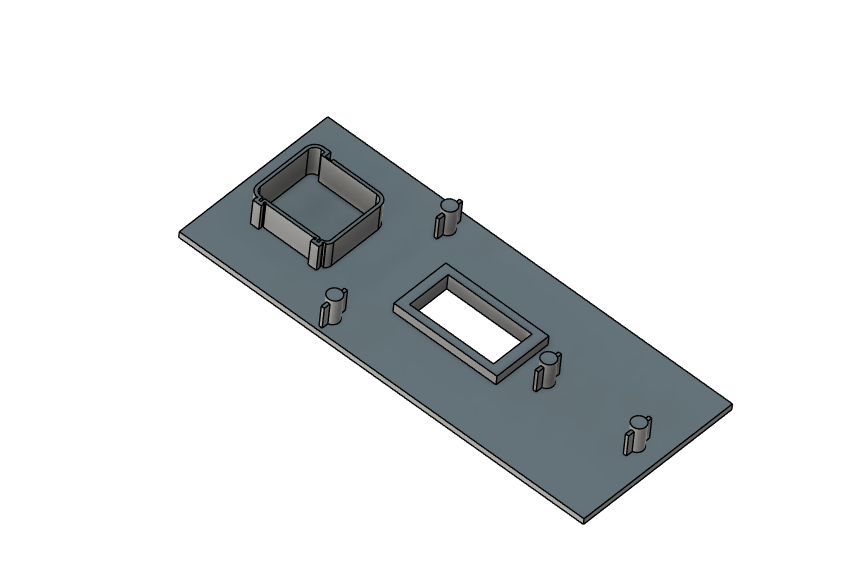

次にホイール下のところを取りました。
ホイールの軸受けのribを通すための凹みが3か所あり歪な形をしています。
 |  |

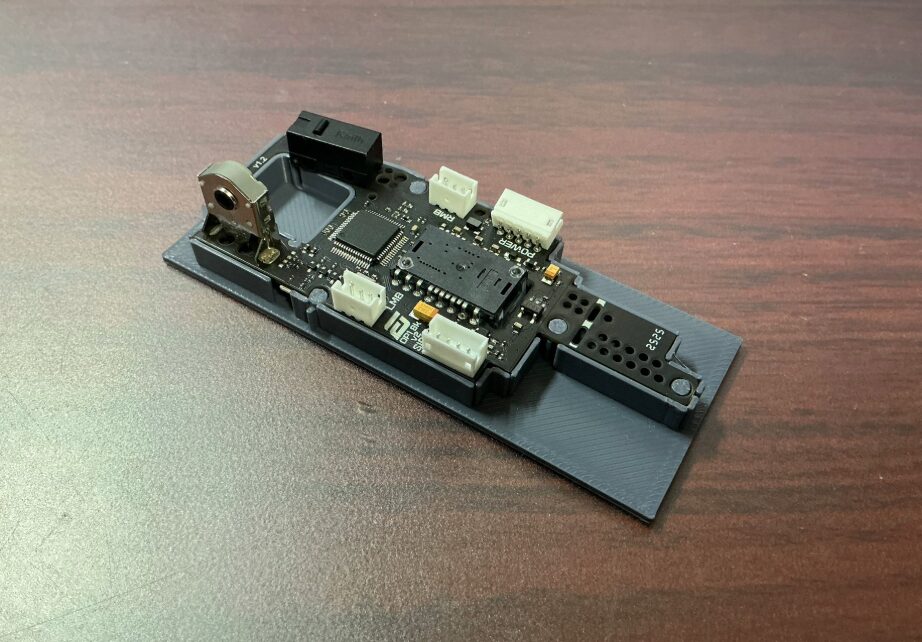

内側の線は取れたので外形を取ります。軽量化のためでしょうがこれまた歪な形をしています。
裏面に実装されているDPIのLEDは若干はみ出しています。
 |  |

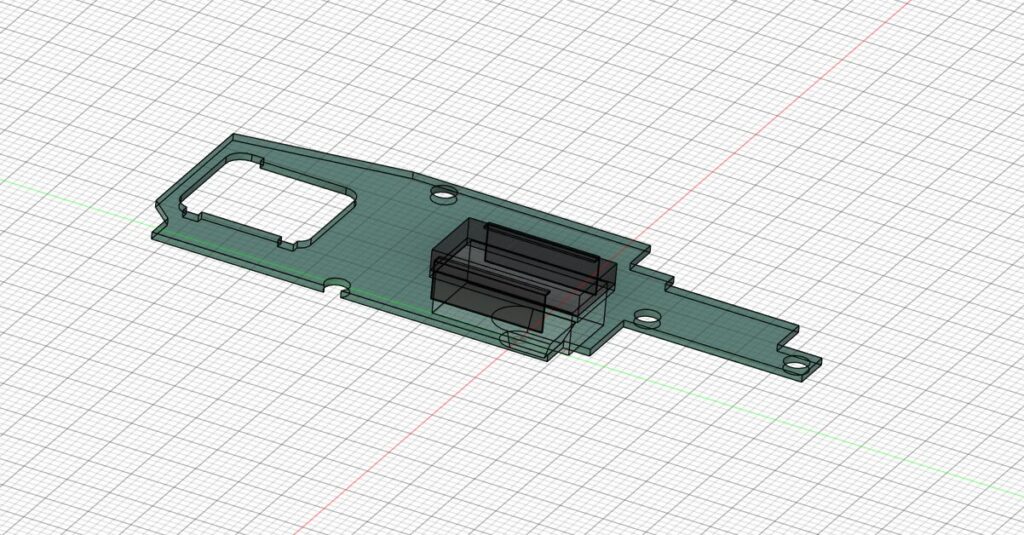

板ができました。
基板後ろのしっぽ部分はDPI切り替えボタンのために生えていて、使わなければカットしてよりこんぱくとにできますというか作例見ていると白いシルクのところでカットしているものしか見ないですね。

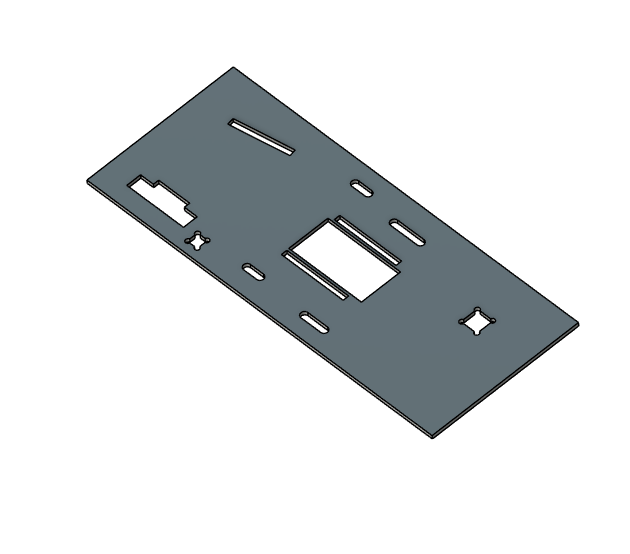

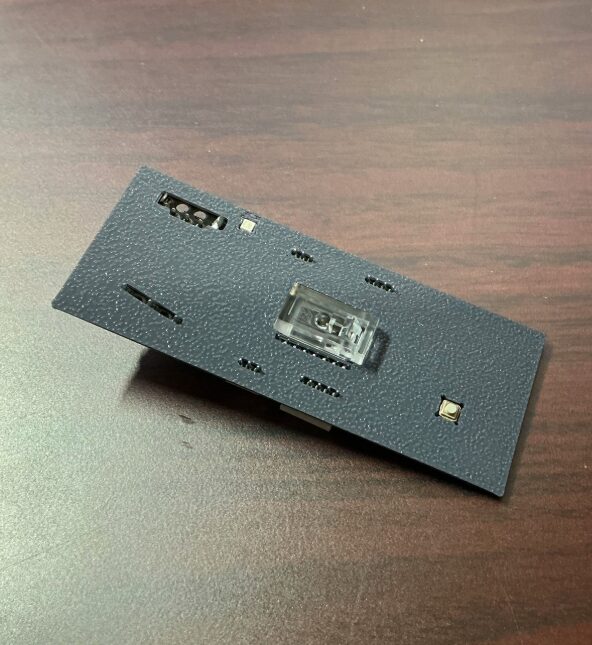

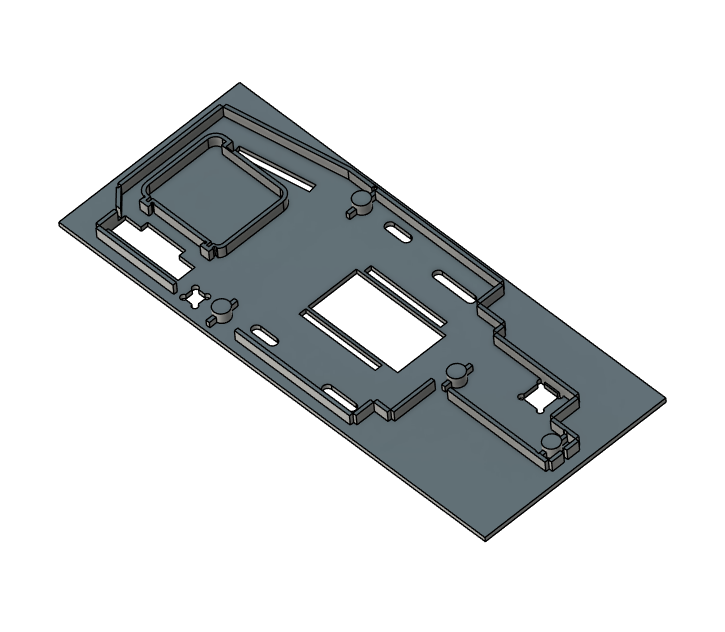

裏面から部品を合わせました。裏面にはコネクタの足、エンコーダとマイクロスイッチの足、DPIのLEDとスイッチがあります。
裏面から合わせればエンコーダとマイクロスイッチも大体合わせられます。
 |  |

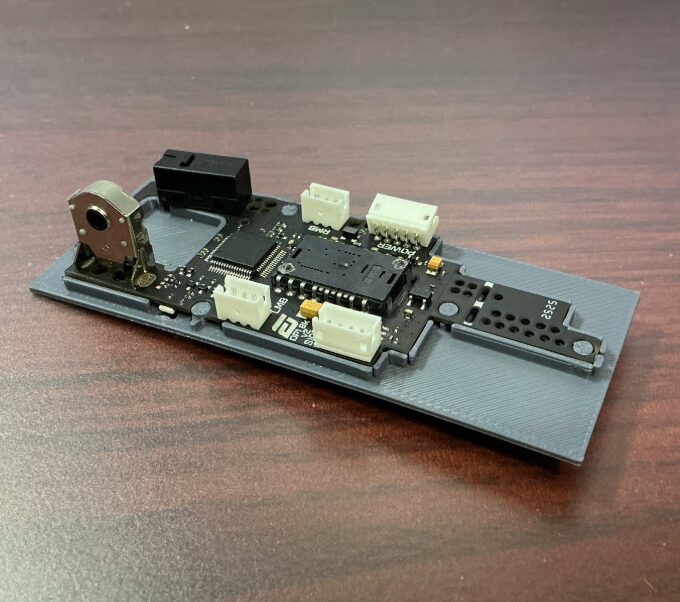

さっき作った基板外形と合わせて基板にべったりの状態にしました。
 |  |

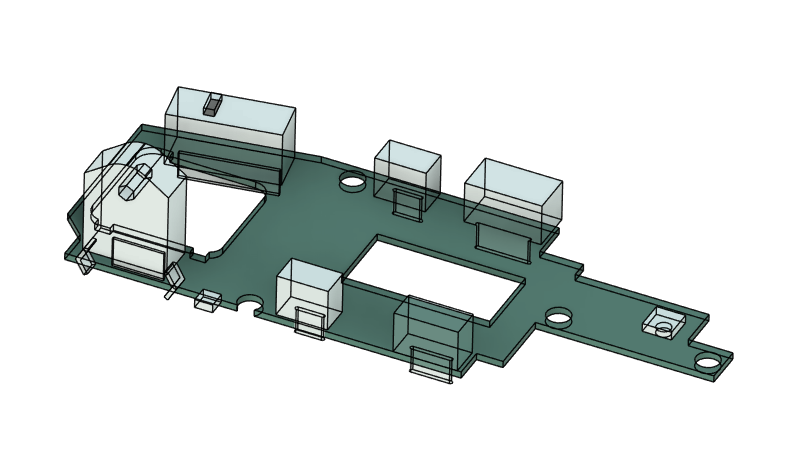

合わせて部品を追加しました。コネクタでスイッチとusbを引き出しているメリットを生かせない構造も多いと思うのでそういう時はコネクタ下に張り付けるように基板起こして一体型基板にしてtypeC化するのもありかなとか思ってコネクタ位置も取っておきました。

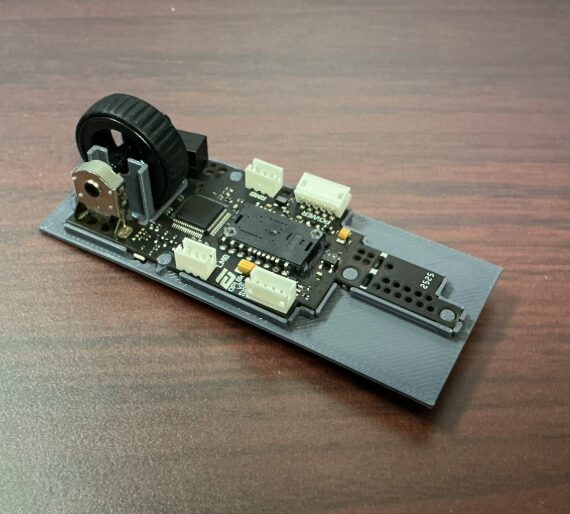

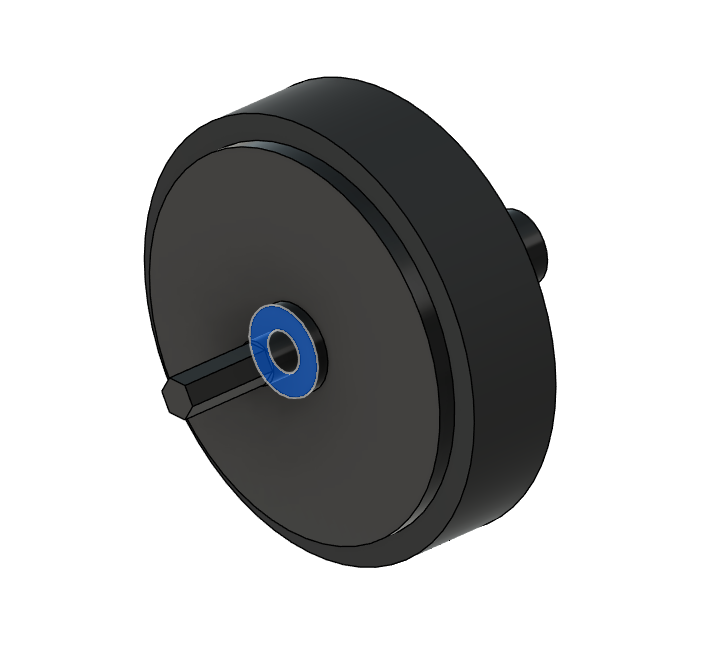

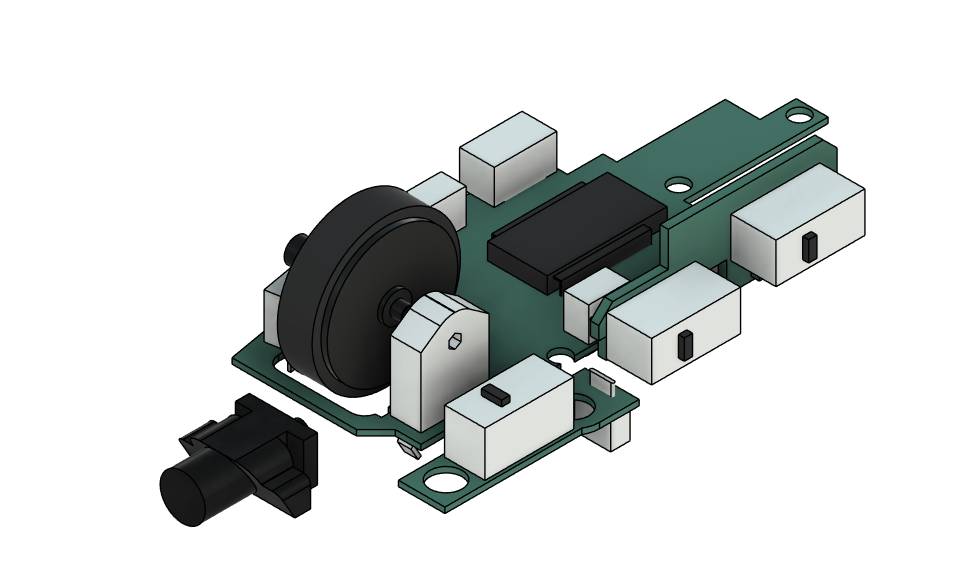

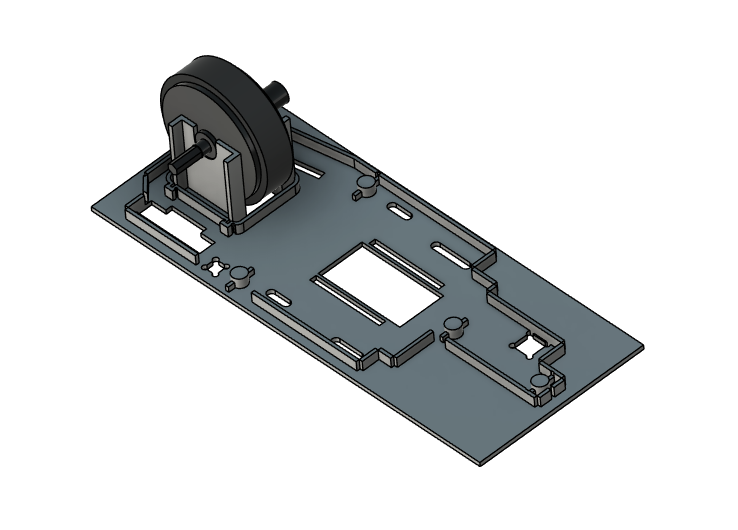

ホイールを追加し、エンコーダとスイッチの前後位置を微調整します。これズレると回していて異音が鳴るのでちゃんとします。op18kv2自体はそこまで固定されていないのかたまに異音が鳴ることがありました。
 |  |
ホイールの固定は各社いろいろしていますが、op18kv2はシンプルに軸とホイールの間に一段保持のための段差が両側にあり、ここを軸受けに彫りがありぴったり挟み込み受けている感じです。3dp製では彫りを出すのは精度がむりなので軸受けでできるだけぴったり挟むぐらいでしょうか。

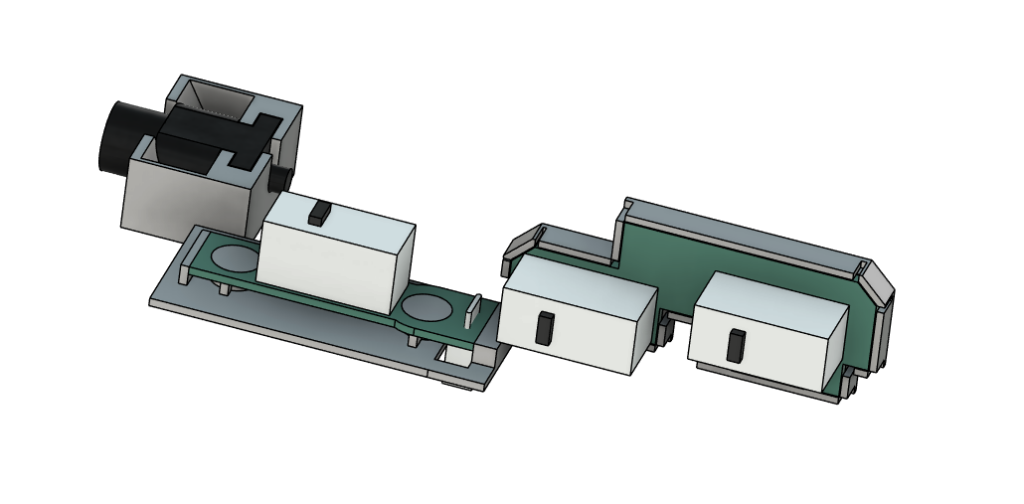

メインスイッチ、サイドスイッチ、ブッシュも取りました。メインスイッチの基板は0.8mm、サイドスイッチの基板は1.2mmでした。
ブッシュは取ったけどこのケーブルケーブル自体の取り回しはちょうどいいがブッシュ回りがごついの好かないんだよな。ケーブルは自作したのを使いたい感じ。
まあネジ穴とホイール位置だけあってればいいかなというところはあるので他は雑な感じで
何か自作マウスに取り組みたいところですが、割と基板起こすだけで満足してしまった。
MJFプリントを中華に投げるのが時間とか金とか精度とか物性とかちょっと嫌になってはいたのでFDMでの印刷に向いた感じで作りたいなと思ったり。すると嵌め合うよりワンピースのほうがいいなと思うのですがするとop18kv2のセパレートを若干生かしづらい気もしたり。
有線マウス積極的に出してるのがeggだけな以上、自分で基板起こす以外はop18kv2だけで遊べるのかなと思うんで遊びたいですね。
スイッチパックも公式で売り出していますがどうなんでしょうね。高速応答を謳っているならホットスワップでなく接点は接合しておきたい気もするけどそれを言うとコネクタ接続ではあるのだよな。gxスイッチのやつはずっと売り切れだしGXスイッチ単品もアリエクとかで売っているのを見ないが探せばあるのだろうか。
使う人いたらデータ置いておきます。書いてますが実寸でなくウチのa1mini-0.1mm合わせです。
